Yasserspeedshop.com__ Sistem kelistrikan motor Honda vario Karburator , mari disimak.

Artikel ini memuat informasi tentang  seputar kelistrikan pada motor Honda Vario Karburator.

Bagi kalian yang belum paham , bisa simak terus ulasan ini siapa tahu bermanfaat.

Di bawah ini adalah beberapa diagram mulai dari Pengapian , pengisian , dan sistem starter pada motor Honda vario lama atau Vario Karburator.

SISTEM PENGAPIAN MOTOR HONDA VARIO KARBURATOR.

Pada pengapian motor Honda vario Karburator ini menggunakan sistem pengapian DC artinya pengapian yang bersumber pada baterai atau aki , jika ingin awet pengapiannya selalu lakukan perawatan mengenai aki motor tersebut.

Untuk lebih jelasnya bisa perhatikan diagram pengapian motor Honda vario Karburator dibawah ini.

untuk komponen  utama pengapian pada motor ini sebagian besar sama seperti pada pengapian DC lainnya , yang membedakannya  terdapat tambahan sambungan pada switch standar samping dan juga pada  sistem starter.

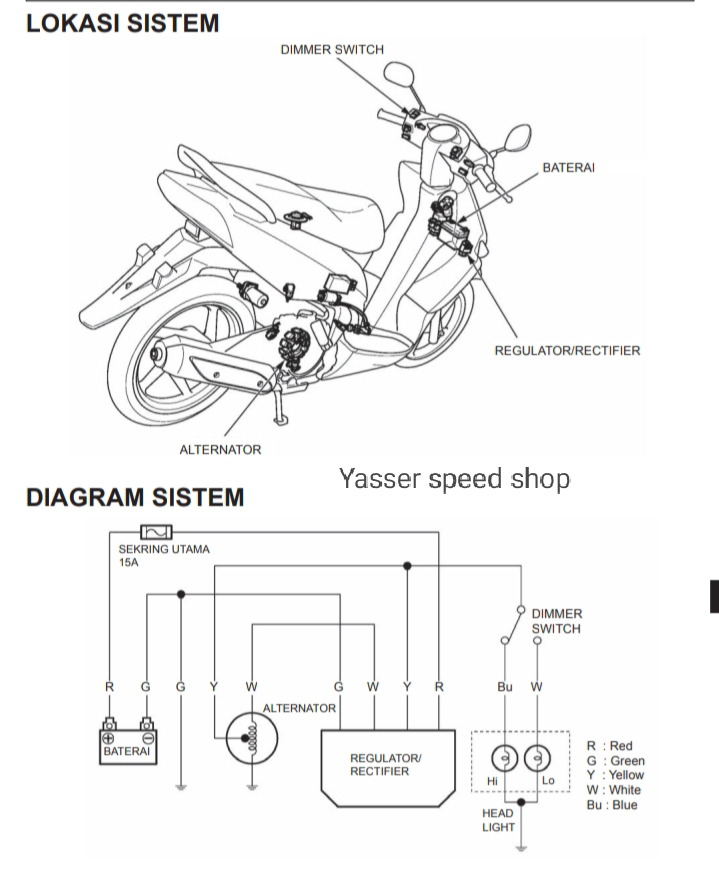

SISTEM PENGISIAN MOTOR HONDA VARIO KARBURATOR.



Pada pengisian motor ini menganut Pengisian halfwave , dimana pada stator atau spull difungsikan untuk pengisian lampu dan pengisian pada jalur DC untuk baterai.

Untuk lebih jelasnya bisa dilihat pada diagram dibawah ini.

Info lainnya tentang Pengisian motor Honda Vario Karburator ini pada penggunaan kiprok atau regulator  bisa di subtitusi atau saling tukar dengan motor lain seperti pada Honda beat karbu , pada motor Suzuki Shogun atau smash, serta bisa menggunakan kiprok motor Yamaha Jupiter z, atau MX, Vega r dan lain nya.

SISTEM STARTER MOTOR HONDA VARIO KARBURATOR.

Pada sistem stater motor Honda Vario ini  yang membedakan dengan motor lainnnya adalah pada Rangkaian sistem stater

Terdapat hubungan nya dengan CDI.

Untuk lebih jelasnya bisa dilihat pada diagram kelistrikan sistem starter dibawah ini,

Editor

Yasser speed shop

Sumber

Buku pedoman reparasi Honda Vario.
